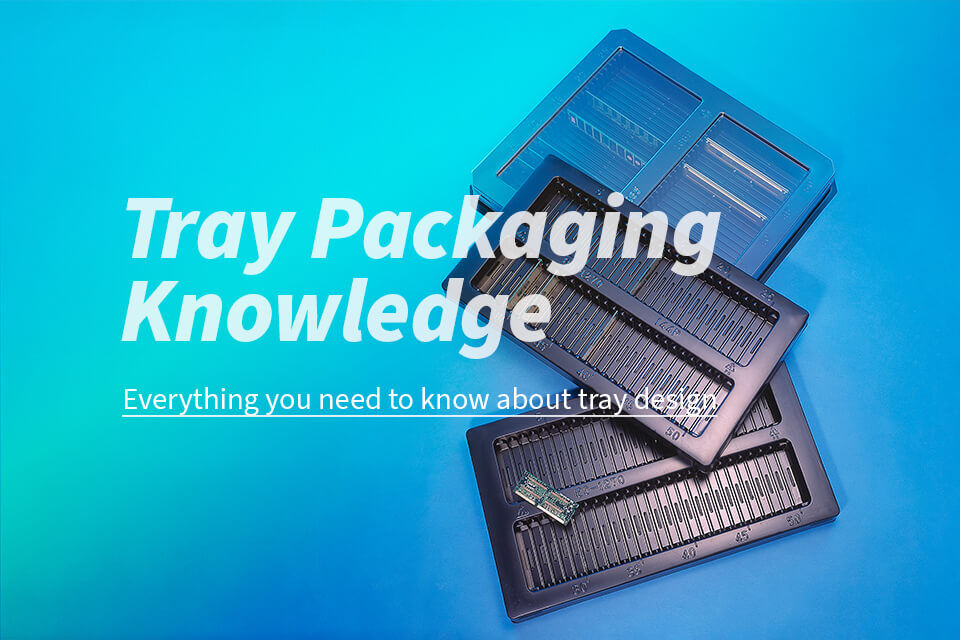

Tray 盤包裝快速導覽｜Tray Packaging Knowledge

為顧及電子零件的精密、敏感且脆弱的特性，裝載電子零組件的SMT Tray盤必須確保型腔成型後尺寸接近分毫不差降低位移量，從開模到生產都須通過精密控制才能達成。

萬久平是知名品牌代工廠指定電子Tray盤廠商，從模具設計到Tray盤成型，不斷精進生產與品檢技術，精密的電子tray盤能有效嚴防SMT零件在保存及運輸過程遭受損傷。

Tray 盤是什麼？

電子托盤、Tray 盤，又常被稱為脆盤，是一種零組件常見的客製化包材，通常具有下列特性

包裝和保護作用：

確保產品與產品間獨立放置，避免組件在盤內摩擦、損傷或跳動碰撞。

運輸及倉儲功能：

利於精密電子零件的批量盤點，安全從產線移動至組裝線、加速轉移過程。

使製造完成之組件容易保持整潔與儲藏，Tray盤包裝不僅在移動過程中保護能力優異，更方便在通路開盒展示。

封裝和自動化生產：

自動化機台更需要組件精準對齊擺設，Tray盤的設計能配合各類智能機械手臂、自動堆疊機達成更高精準作業率，客製化Tray盤即可達到持續的專業製程工具。

常見於國內外精密零組件產線中運用，在業界也有<工作盤>、<電子盤>、<移載托盤>等稱呼。

盒蓋與Tray盤設計

可根據操作需求(人工或自動化作業)、物品外型、皮料材質(抗靜電、導電…)等不同特性客製化，量距開模、再以吸塑成型加工完成。

可堆疊+套疊	可堆疊Tray盤俱備優良的運送、儲藏潛力，能有效利用垂直空間，輕鬆提高運送量；空盒則可套疊減少貨物材積。
安全卡扣盒蓋	Tray盤蓋子兼具保護及堆疊的功能，蓋子四邊具安全卡扣設計、蓋身一壓即合，無須擔心盒蓋脫落。
平穩放置結構	蓋面設計貼合Tray盤盤底構造，讓Tray盤在堆疊時能平穩擺放、不易晃動。

盤面設計

設計精良的脆盤集運輸、加工、儲藏疊放優勢於一盤。存放時，有效利用垂直空間，將運送量能最大化。加工時，蓋面結構底部穩固結合，運行及堆疊時平穩、不搖動。

盒蓋的堆疊結構、卡槽尺寸都經過謹慎測量，亦可刻印數量編號、規格批號，幫助人力快速盤點並降低作業的錯誤率；

或印製公司徽標，若產品製程中需流通至他廠作業，便能增加辨識率及展示您的品牌。

專為精密儀器、電子零件、D-RAM、需防塵的IC物件 所設計的熱成型Tray盤種類眾多，各式大小數量的需求WJP Packaging皆會努力達成。

Tray盤材質

Tray盤根據用途又能分成IC Tray盤、電子零件、D-RAM、DDR脆盤、精密儀器、需防塵物件等等不同的款式。

設計研發階段依照Tray盤用途進行評估：

1. 是否需要導電或抗靜電材質
2. 挑選Tray盤外觀顏色
3. 使用透明PET材質(提高內部電子零件的可見度)
4. 使用條件傾向人工或自動化系統操作
5. 有無自動化設備機台的搭配需求(機械手臂吸盤、自動堆疊機等等)

ESD 材料包括PP、RPET、PET、PS等。萬久平擁有使用不同材料、製造各類脆盤的經驗，更多細節歡迎連絡洽詢。

從開始設計到製造生產皆一手包辦，參與設計、加工和量產等每個步驟。因此，WJP Packaging工程師最了解如何打造您理想的Tray盤設計，並樂於為您嘗試不同的開發。
